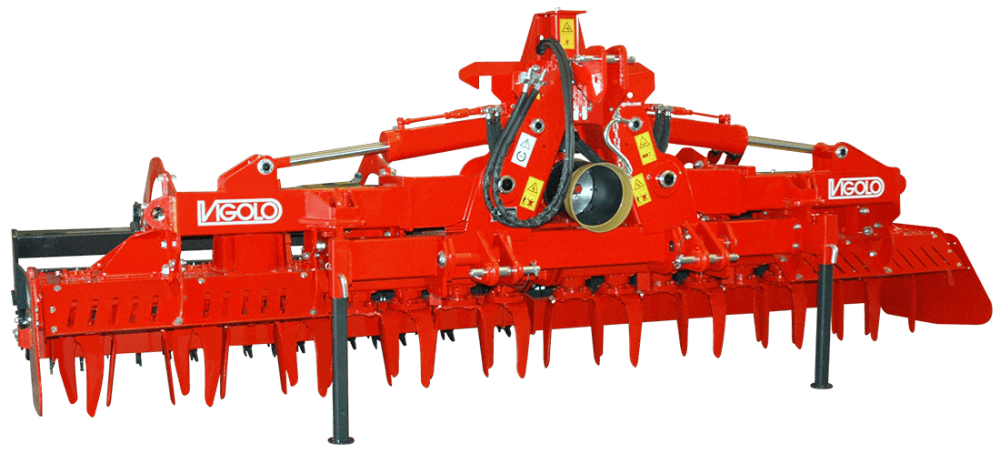

Sklopné Rotačné Brány EPR 400-600

Skladom, dostupné k dodaniu

Typ produktu: EPR 400-600

Rotačné brány hydraulicky sklopné, ťažké prevedenie záber 400-600 cm.

ŠTANDARDNÁ VÝBAVA:

  • 3-bodový ISO univerzálny zosilnený záves s oscilačnou vidlicou 2./3. kategórie • Prevodovka s jednorýchlostnými bočnými prevodovkami 1000’ mod. Vigolo A8
  • Teleso prevodovky s cementovanými a kalenými ozubenými kolesami
  • Koncové dosky s výškovo nastaviteľným tlmičom
  • Zadný vyrovnávací nôž namontovaný na zadnom valci
  • Bočné nastavenie zadného valca pomocou kolíkov
  • Zaisťovací bezpečnostný systém v zatvorenej polohe s automatickým sekvenčným uvoľnením
  • Usporiadanie pre plávajúci systém
  • Centrálny kardanový hriadeľ s kotúčovou spojkou (vidlica na strane traktora 1” 3/8 Z6)
  • Bočné kardanové hriadele chránené proti strižným skrutkám
  • Súprava zadných svetiel so súpravou cestovných stolíkov
  • EC ochranná súprava

Rotačné brány EPR vykazujú najlepšie výsledky najmä pri práci v ťažkých pôdach a sú vhodné pre optimálnu prípravu osivového lôžka, najmä po orbe.

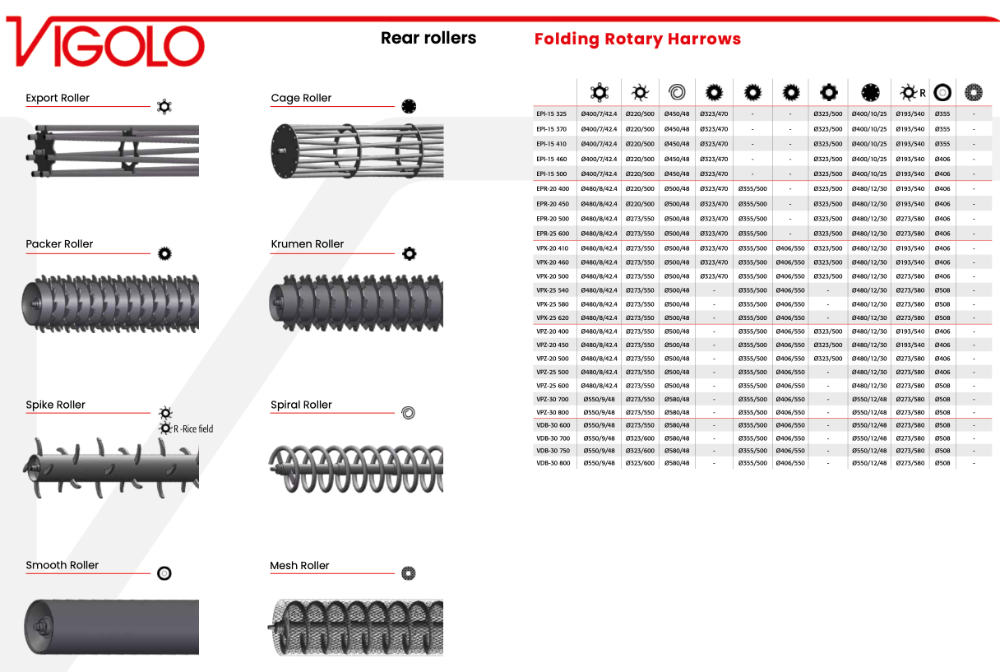

  VEĽKÝ VÝBER VALCOV

K dispozícii je rad valcov s rôznymi priemermi pre cielené opätovné utuženie pôdy. Rozsiahla ponuka siaha od prutového valca po valec s klinovým prstencom, trapézový valec až po železné ozubené pre rôzne druhy pôdy, od stredných až po tie ťažké.

Štruktúra a Výkon

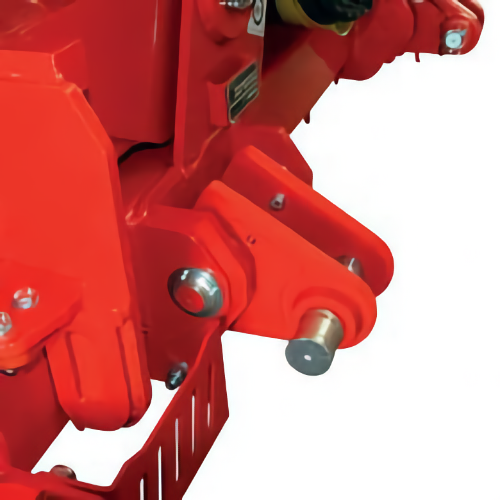

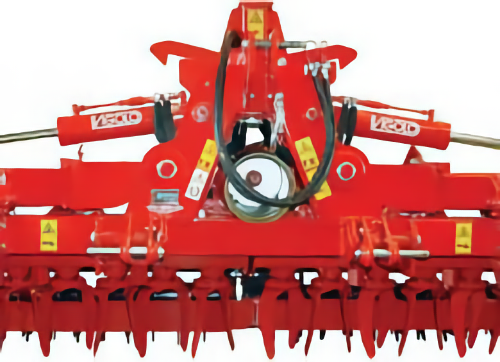

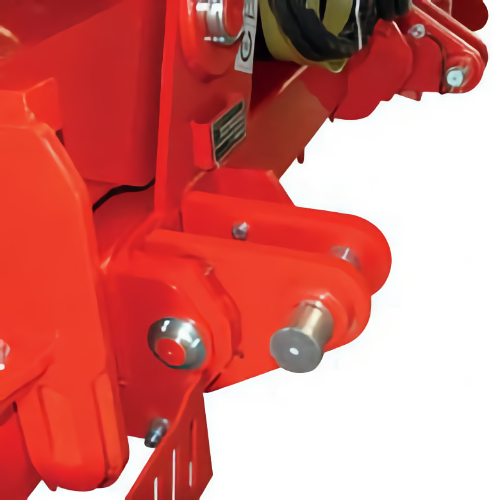

Štruktúra zavesenia Aby bola zaručená správna pevnosť a technická účinnosť počas používania, Vigolo vyvinulo rôzne závesy pomenované SC-15, SC-20, SC-25 a SC-30. Všetky varianty rámu horného závesu sú prispôsobené rozmerom a hmotnosti stroja a sú vybavené bezpečnostným uzamykacím systémom s automatickým hydraulickým uvoľnením.

Ochrana v teréne

Vyšší prenos sily Všetky modely skladacích rotačných brán sú štandardne vybavené vysokoúčinnými, jednorýchlostnými bočnými prevodovkami (A8, G7 a G8) a silnými a spoľahlivými centrálnymi prevodovkami. Široká škála uhlových prevodoviek a prevodoviek dokáže uspokojiť každú potrebu a vždy zabezpečiť vynikajúci a odolný výkon.

Koncové – bočné dosky Vigolo dodáva dva typy tlmených koncových dosiek, jednu pevnú (štandardne pri modeloch EPI a EPR) a druhú posuvnú (štandardne pri modeloch VPX, VPZ a VDB a voliteľnú pri ostatných). Posuvná verzia je vhodná najmä pre prácu v nerovnom teréne. Obidva modely koncových bočných dosiek je možné výškovo nastaviť a majú vnútorné pružiny, aby sa prispôsobili terénu.

Nastaviteľná vyrovnávacia lišta Nivelačná lišta, ktorá je štandardne namontovaná na valci, má ľahko ovládateľný mechanický systém pre nastavenie výšky. Voliteľne je k dispozícii verzia s hydraulickým nastavovaním. Zarovnávacia lišta bola navrhnutá tak, aby zostala šikmá vzhľadom na hroty, bez ohľadu na polohu valca pri práci. Toto technické riešenie bolo prijaté s cieľom znížiť silu nárazu pri nárazoch na kamene a zabrániť hromadeniu pôdy pri práci. Vigolo ponúka ako voliteľnú možnosť aj vyrovnávaciu lištu namontovanú na stroji.

Mechanika vyrobená vo VIGOLO

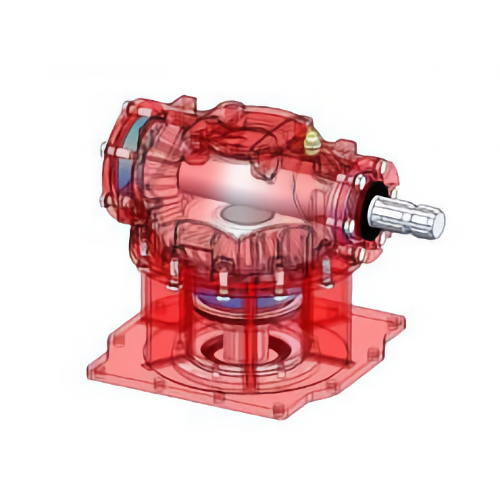

Prevodovka s guličkovými a kuželíkovými ložiskami Skladacie rotačné brány Vigolo EPI a EPR sa riadia tradičnou filozofiou konštrukcie, ktorá využíva prevodový systém s guľôčkovými ložiskami. Zatiaľ čo modely VPX, VPZ a VDB ťažia zo skúseností Vigolo, ktoré viedli k evolúcii koncepcie prevodovky rotačných brán: prevodovka s protiľahlými kužeľovými ložiskami bola navrhnutá pre použitie na vysokovýkonných traktoroch a zaručuje vysokú odolnosť aj v najťažšie pracovné podmienky.

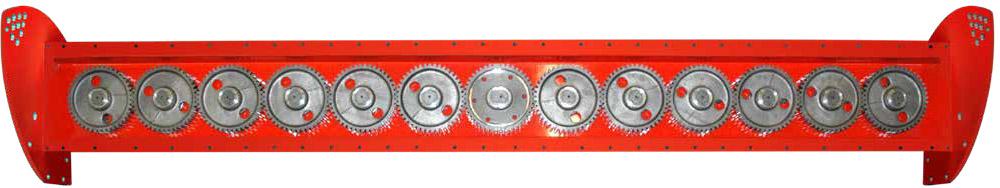

Ozubené kolesá Ozubené kolesá v telese prevodovky sú rezané a opracované v závodoch Vigolo a potom podrobené tepelnému spracovaniu, aby sa zvýšila ich povrchová tvrdosť, pričom sa zachovala ich vnútorná húževnatosť. Z tohto dôvodu sú povrchovo tvrdené prevody namontované na rotačných bránach Vigolo mimoriadne odolné voči opotrebovaniu a zaisťujú vysokú spoľahlivosť a životnosť strojov.

Účinnosť pre každé pole

Rozstup rotora Potreby terénu, ktorý sa má obrábať, určujú, ktorý sklon (vzdialenosť medzi rotormi) je najvhodnejší. Sortiment skladacích rotačných brán Vigolo pokrýva najširšie pracovné potreby: pre lepšiu úpravu pôdy odporúčame krátke stúpanie (215 mm, modely EPI a VPX), zatiaľ čo pre terény s vysokou hustotou kameňa dlhé stúpanie (240 mm, EPR , modely VPZ a VDB) sa ukázali ako víťazná voľba.

Fázovanie rotora Fázovanie rotora, teda uhlové rozloženie zubov, bolo navrhnuté na zníženie vibrácií brány počas používania, najmä pri práci priamo na kompaktnom teréne. Rovnomernosť, s akou sa brány posúvajú, na jednej strane poskytuje homogénnu úpravu pôdy a na druhej strane obmedzuje výkon požadovaný od traktora.

Navrhnuté pre akékoľvek podmienky

Veľký priestor medzi podperou prstov a telesom prevodovky Veľká vzdialenosť medzi spodkom telesa prevodovky a podperou rotora znižuje trenie s terénom pri práci. Vďaka tomuto veľkému voľnému priestoru akékoľvek nahromadenie rozbitej pôdy alebo pôdy s vysokou hustotou kameňa rýchlo skĺzne a umožňuje bránam postupovať s menšou námahou.

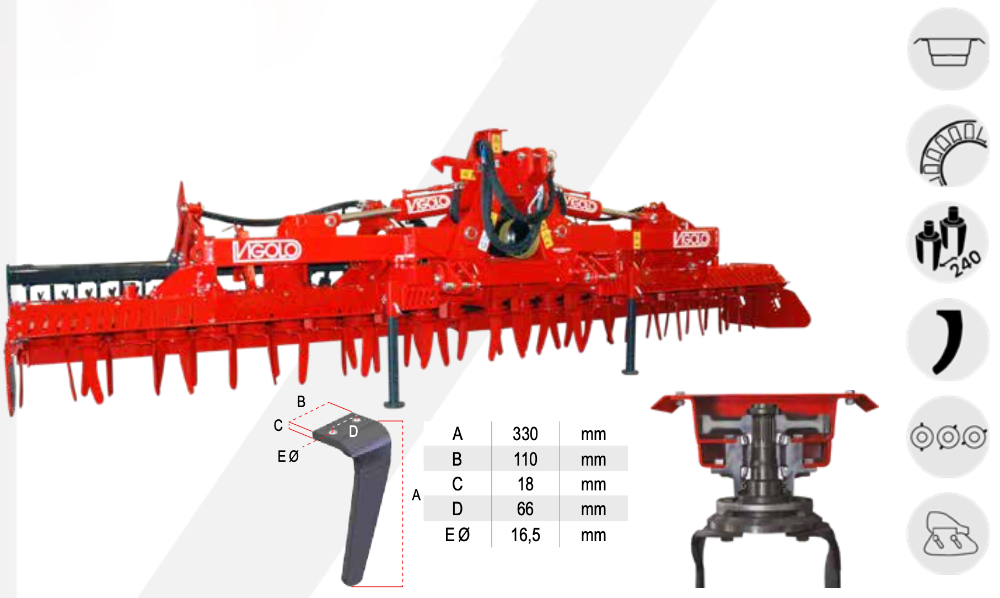

Zakrivené hroty Špeciálne zakrivené prsty Vigolo zaisťujú rovnomerný posun brány a znižujú vibrácie počas používania. Zabraňujú hromadeniu pôdy medzi nástrojmi a sú účinnejšie pri pohlcovaní nárazov kameňmi alebo skalnými brehmi. Deflektory kameňov Všetky rotačné brány Vigolo majú štandardne deflektory kameňov na najkritickejších miestach, teda tam, kde pohyb rotora privádza pôdu do pracovného priestoru brány. Pri práci na veľmi kamenistom teréne odporúčame použiť voliteľný zabudovaný deflektor kameňa, ktorý pokrýva celú oporu hrotov.

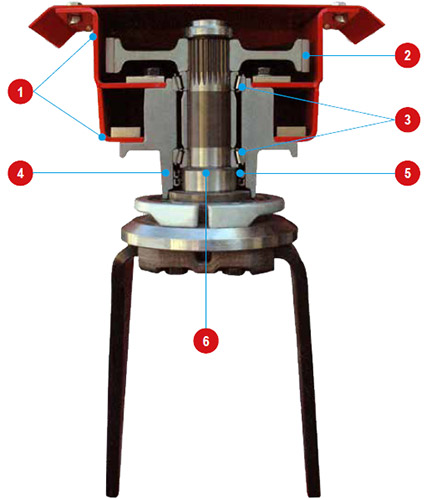

Systém rýchleho uvoľnenia hrotov Vigolo

1. Vysoko odolný dvojitý profilový žľab 2. Zosilnený cementovaný prevod 3. Veľká vzdialenosť medzi kužeľovými ložiskami 4. Lisovaná podpera rotora 5. Dvojité hermetické olejové tesnenie 6. Zosilnený cementovaný hriadeľ

Rýchle uvoľnenie hrotov Vigolo Inovatívny systém rýchleho uvoľnenia hrotov Made in Vigolo umožňuje jednoduchú a rýchlu výmenu nástrojov. To sa vykonáva pomocou špeciálneho kľúča, ktorý stlačí poistný kolík, aby sa uvoľnil hrot. Tento systém, ktorý bol navrhnutý a vyrobený výhradne inžiniermi Vigolo, nevyžaduje skrutky, čapy ani iné upevňovacie príslušenstvo.

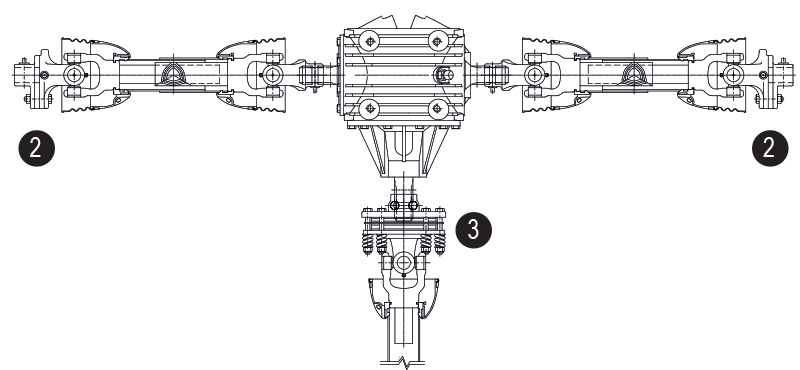

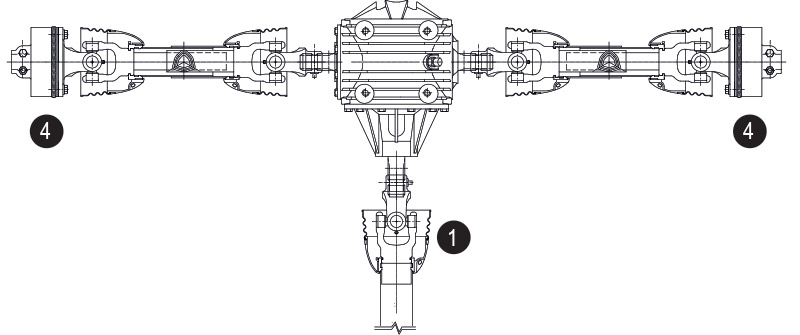

Systém plávajúceho kardanového kĺbu a kardanový hriadeľ

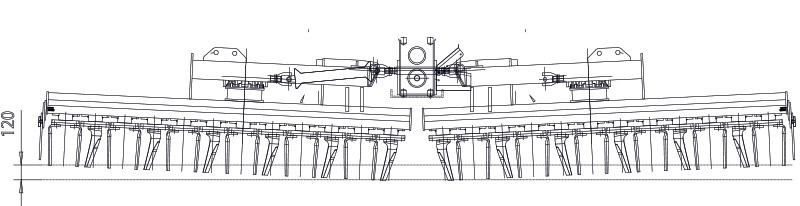

Plávajúci systém Voliteľne možno pevnú polohu skladacích rotačných brán Vigolo zmeniť na plávajúcu odstránením mechanického dorazu. Hydraulický valec spojený s komorovým a piestovým systémom umožňuje dvom telesám stroja zaujať rôzne polohy a prispôsobiť sa nerovnomernému alebo drsnému tvaru terénu. Kardanové hriadele Vigolo zaisťuje najvyššiu bezpečnosť práce tým, že ako štandardnú súčasť výbavy poskytuje hlavný kardanový hriadeľ s bezpečnostnou spojkou a bočné kardanové hriadele s bezpečnostnými strižnými skrutkami. Na dosiahnutie skvelých výsledkov aj pri náročných pracovných podmienkach ponúka Vigolo na želanie bočné kardanové hriadele s vačkovou spojkou pre traktory do 500 k.



Výhody:

  • Vysoký výkon spolu s malou hmotnosťou
  • Robustná, samonosná lišta poskytujúca potrebnú pevnosť pre bezproblémovú činnosť.
  • Robustná a spoľahlivá závesná hlava pre jednoduché pripojenie ku všetkým traktorom.
  • Brány EPR sú vybavené rýchlovýmennými hrotmi na zníženie doby prestojov.
  • Systém plávajúceho kardanového kĺbu

Systém rýchleho uvoľnenia hrotov Vigolo

1. Vysoko odolný dvojitý profilový žľab 2. Zosilnený cementovaný prevod 3. Veľká vzdialenosť medzi kužeľovými ložiskami 4. Lisovaná podpera rotora 5. Dvojité hermetické olejové tesnenie 6. Zosilnený cementovaný hriadeľ

Rýchle uvoľnenie hrotov Vigolo Inovatívny systém rýchleho uvoľnenia hrotov Made in Vigolo umožňuje jednoduchú a rýchlu výmenu nástrojov. To sa vykonáva pomocou špeciálneho kľúča, ktorý stlačí poistný kolík, aby sa uvoľnil hrot. Tento systém, ktorý bol navrhnutý a vyrobený výhradne inžiniermi Vigolo, nevyžaduje skrutky, čapy ani iné upevňovacie príslušenstvo.

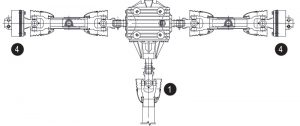

Systém plávajúceho kardanového kĺbu a kardanový hriadeľ

Plávajúci systém Voliteľne možno pevnú polohu skladacích rotačných brán Vigolo zmeniť na plávajúcu odstránením mechanického dorazu. Hydraulický valec spojený s komorovým a piestovým systémom umožňuje dvom telesám stroja zaujať rôzne polohy a prispôsobiť sa nerovnomernému alebo drsnému tvaru terénu. Kardanové hriadele Vigolo zaisťuje najvyššiu bezpečnosť práce tým, že ako štandardnú súčasť výbavy poskytuje hlavný kardanový hriadeľ s bezpečnostnou spojkou a bočné kardanové hriadele s bezpečnostnými strižnými skrutkami. Na dosiahnutie skvelých výsledkov aj pri náročných pracovných podmienkach ponúka Vigolo na želanie bočné kardanové hriadele s vačkovou spojkou pre traktory do 500 k.

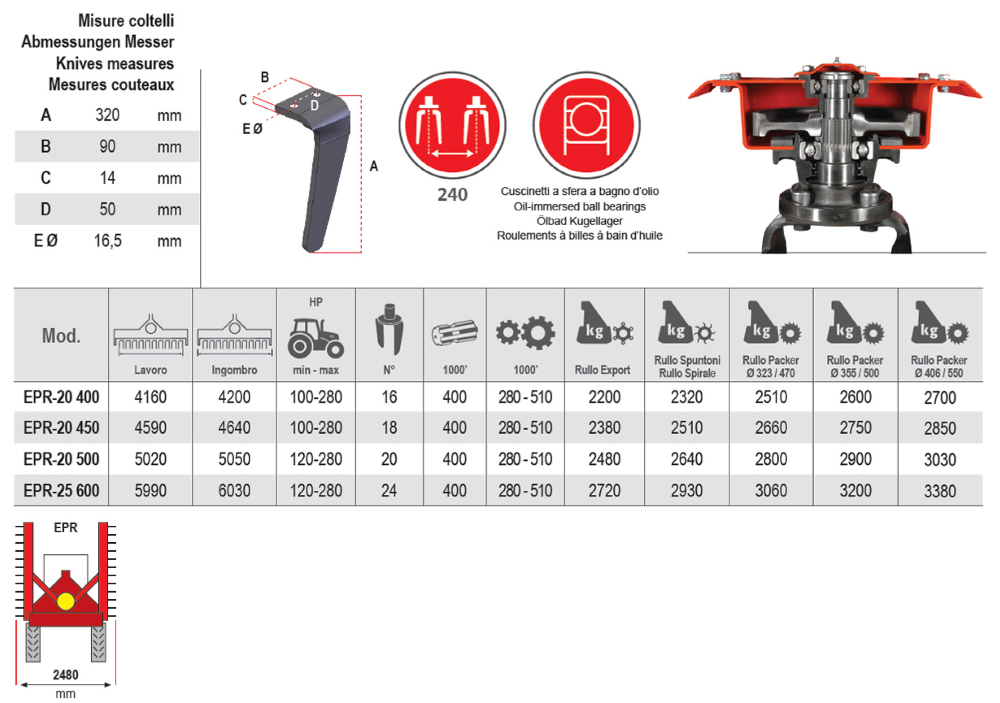

MODEL EPR-20 400 EPR-20 450 EPR-20 500 EPR-25 600
Export valec
Packer valec 323/470
Packer valec 355/500
Packer valec 406/550
Krumen valec
Spiral valec
Spike valec
Bez valca
Voliteľné vybavenie (príplatková cena):
Celková ochrana kameňov
Postranná prevodovka
Bočné kardanové hriadele s automatickou momentovou spojkou a centrálny kardanový hriadeľ bez spojky
Plávajúci automatický hydraulický valec hore a dole
Hydraulické nastavenie zadného valca so 4 piestami
Sada bočného kypriča koľají (1+1) s bezpečnostným systémom
Nože s volfrámovou úpravou
Zadný eradikátor
Nastavenie valca s paralelogramom
Pohyblivé koncové platne s výškovo nastaviteľným tlmičom nárazov
Prednastavenie hydraulického závesu ASI P
“Strana kardanového hriadeľa traktora 1” 3/8 Z21 – 1” 3/4 Z20 – 1” 3/4 Z6 (namiesto štandardnej verzie)”
