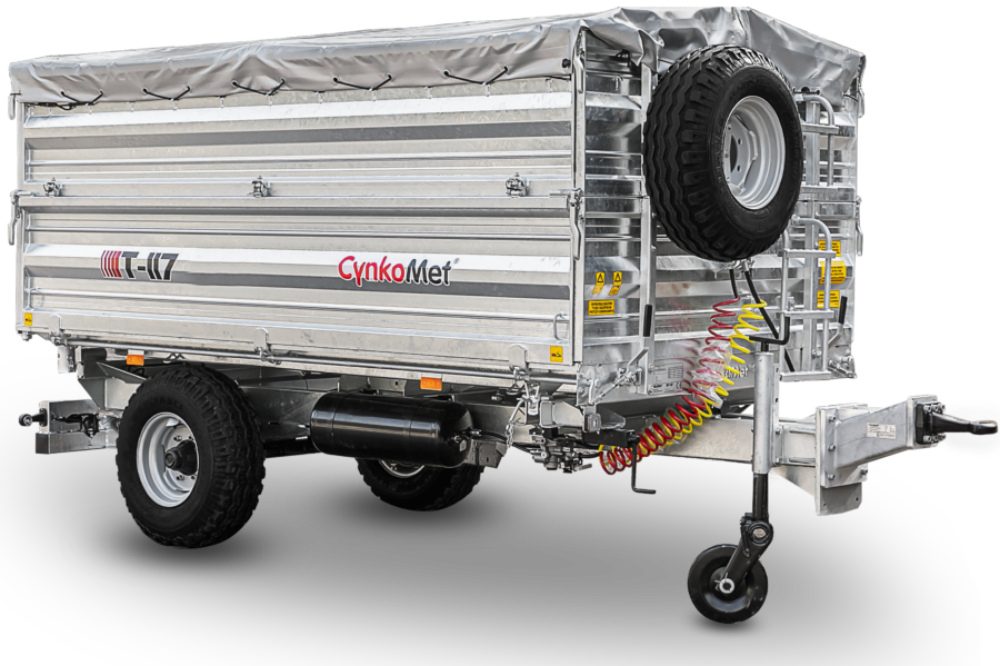

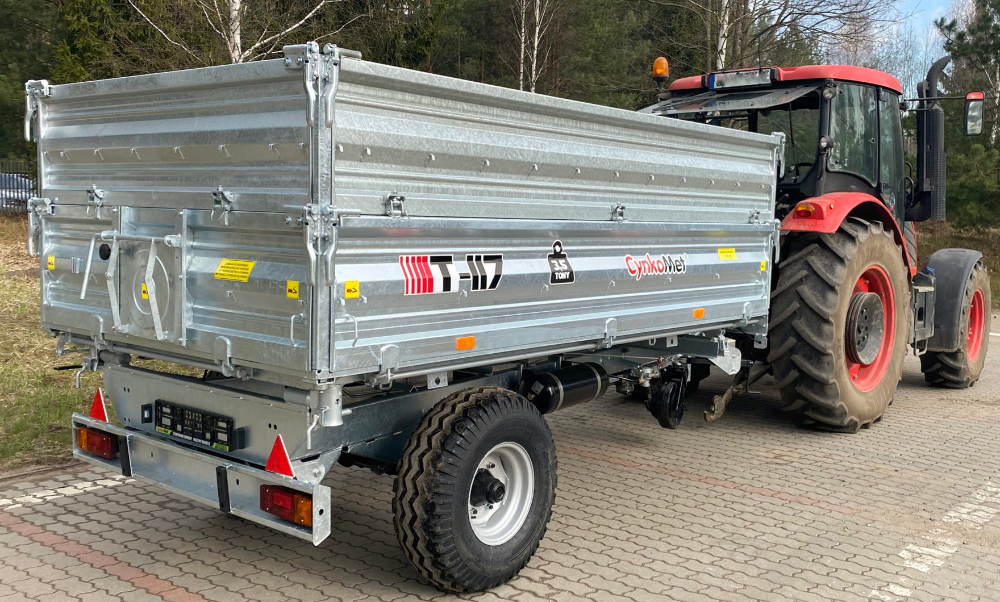

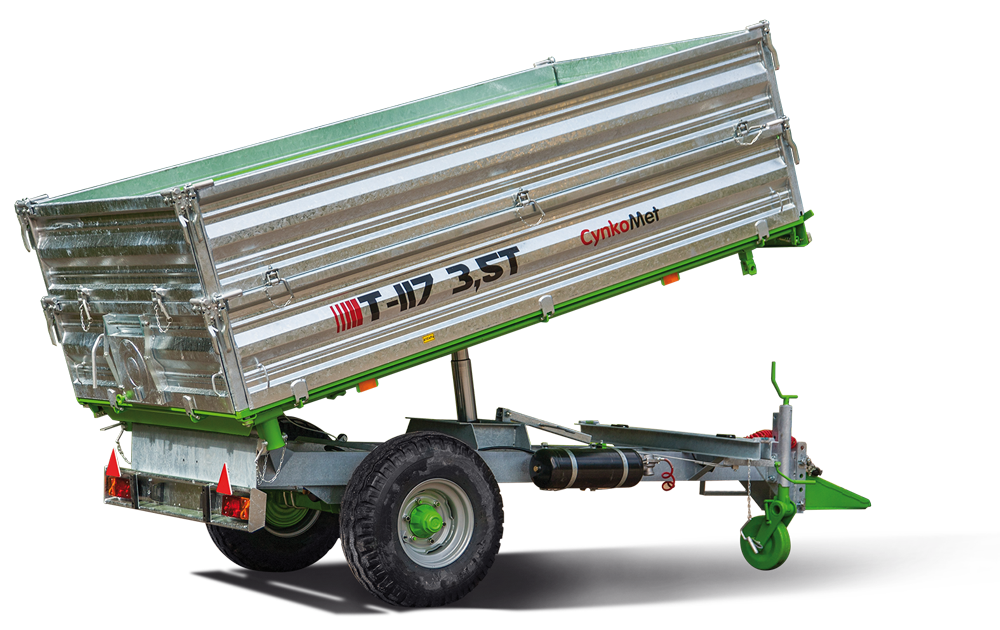

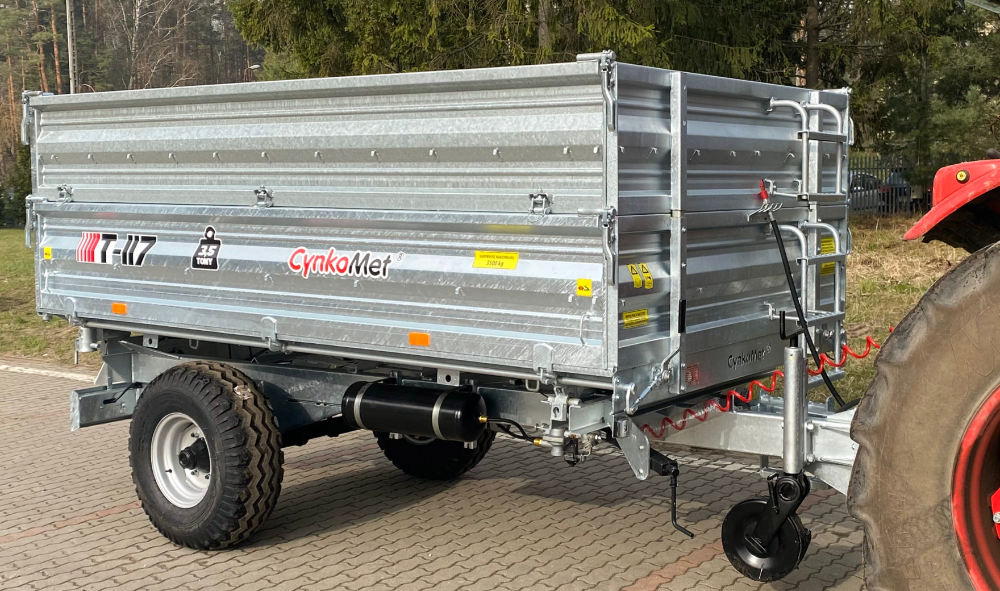

Jednoosí Náves CYN T117 Nosnosť 3,5-5,5t

Skladom, dostupné k dodaniu

Typ produktu: T117 a T117/2

Jednoosí náves 3,5t na prepravu sypkých materiálov, paliet, balíkov a iných

 Jednoosí náves T-117 vyhľadávaný najčastejšie ako doplnkové zariadenie v profesionálnych farmách a komunálnych strediskách. Žiarovo pozinkovaná bočnice, nosný rám a zadný nosník, podlaha z jedného celku s hrúbkou plechu 3 mm ošetrená základným náterom a maľovaná, zaručuje vysokú životnosť počas niekoľkých rokoch prevádzky. Príves má veľkú kapacitu – objem a vynikajúcu ovládateľnosť. Nízka vlastná hmotnosť, jednoduchý systém otvárania bočníc jednotlivo alebo spoločne nahor alebo nadol umožňuje sklápanie v troch smeroch. Nízky podvozok v porovnaní s inými výrobcami rovnakého typu prívesov tohto druhu uľahčuje ich nakladanie a vykladanie. Vysoká tesnosť prívesu umožňuje prepravu všetkých druhov obilia a iných sypkých materiálov. Trapézový tvar ložnej plochy umožňuje rýchly výsyp prepravovaného materiálu bez odporu a zaklineniu sa. V zadnej stene je vypúšťací otvor umožňujúci žľab pre vypúšťanie sypkého materiálu prúdom. Ušľachtilá oceľ, hutnícke profily, steny vyrobené z pevných valcovaných profilov, značkové komponenty, nové pneumatiky a možnosťou doloženia ďalších nadstavcov – bočníc zabezpečuje ich bezpečné používanie. Schválenie  – homologizácia umožňuje registráciu prívesu a pohybu na verejných komunikáciách.

Vlastnosti a Základná Výbava:



– Výška bočníc 500 mm, hrúbka 2,5 mm, žiarovo zinkované

– Centrálne uzamykanie stien (spodné strany)

– Vonkajší rebrík a stupačky vo vnútri korby, žiarovo  pozinkované, s protišmykovými schodíkmi pre ľahký prístup do nákladného boxu

– Žiarovo pozinkovaná servisná podpera pre korbu

– Pevné oje na pripojenie k spodnému alebo hornému závesu traktora s vymeniteľným okom, oje je schválené v súlade s predpisom EHK OSN 55 (Reg. 55UN ECE)

– Skrutkovaná ťažná tyč ø 40

– Žiarovo pozinkovaný rám nakladacieho boxu

– Hlavné pozdĺžniky rámu nakladacej skrine sú vyrobené z uzavretých profilov 160x60x4

– Pozinkovaná podlaha nákladového boxu vyrobená z jedného oceľového plechu s hrúbkou 3 mm, priskrutkovaná a znitovaná

– Spodný rám žiarovo pozinkovaný (ochrana konštrukcie zvonku aj zvnútra profilov), nosníky rámu z hutníckych žľabov 160 a 140 naviac uzavreté plechom hrúbky 5 mm

– Parkovacia ručná brzda s kľukou

– Žľab na obilie, žiarovo zinkovaný so zámkom v zadnej stene

– Podpora oje so sklopným oceľovým kolesom, čiastočne žiarovo pozinkované

– Homologovaný žiarovo pozinkovaný nárazník

– Systém vyklápania je chránený uzatváracím ventilom proti nadmernému preklopeniu boxu

– Pripojovací kábel na inštaláciu osvetlenia so 7PIN 12V zástrčkou

– Osvetlenie 12V, homologované, žiarovkové zadné svetlá, LED obrysové svetlá

– Hydraulický systém sklápania nákladného boxu je vyrobený z pozinkovaných oceľových rúr a flexibilných potrubí

– Hydraulické pripojenie na traktor typ ISO 7241-1 DN 12,5

– Schválený pneumatický dvojokruhový brzdový systém s manuálnym nastavením brzdnej sily

– Nové kolesá 11,5/80-15,3

– Nápravy od renomovanej firmy ADR, plné svetlomety so štvorcovým prierezom 70mm, brzda 300×60

– Dva kliny na kolesá umiestnené v pozinkovaných vreckách

– Teleskopický hydraulický valec s kĺbovým zavesením, štvorstupňový so zdvihom 1300mm. Využiteľná sila na štvrtom stupni s priemerom 105mm, pri menovitom tlaku 16MPa = 138kN (~14T)

Častá otázka kde zaradiť Príves a Náves ???
  • Príves  (klikni tu) aj Náves (klikni tu) sú nemotorové prípojné vozidlá
  • Náves je príves, ktorého náprava je umiestnená za ťažiskom vozidla (keď je vozidlo rovnomerne naložené) a je vybavené spojovacím zariadením, ktoré môže prenášať horizontálne alebo vertikálne sily na traktor!
  • Všeobecne platí, že Príves má dve nápravy a Náves má jednu nápravu. Náves sa vzťahuje na vozidlo, ktoré nemá výkon a je prepravované spolu s hlavným vozidlom a poháňané trakciou hlavného vozidla. Stručne povedané, celý príves je spojený s nákladným vozidlom vpredu s háčikom. Pri diaľkovej doprave je veľmi bežné, že jeden vozeň (alebo viac) je zavesený za nákladným vozidlom, čo je plný príves.
  • Náves je spojený s trakčným sedadlom traktora cez trakčný kolík.

JEDNOOSÍ NÁVES T 117



TYP: 117



TYP: 117/2



TECHNICKÉ PARAMETRE

Administratívna záťaž



3560 kg



3515/3350 kg

Technické užitočné zaťaženie



3560 kg



Len zaťaženie nápravy



3920 kg



Vlastná váha bez nádstavieb



1360 kg



1165/1330 kg



CELKOVÉ ROZMERY

Dĺžka



4710 mm



4730 mm

Šírka



1990 mm



1990 mm

Výška bez nadstavby



1560 mm



1490 mm

Výška s nadstavbou



2060 mm



1990 mm



DETAILNÉ INFORMÁCIE

Rozmery platformy D/Š/V bez nádstavby

( dĺžka x šírka x výška)



3345 x 1830 x 500

( 1 000 )



3320 x 1810 x 500

( 1 000 )

Výška podlahy od zeme



1060 mm



1050 mm

Typ pneu Nové



10/80-15.3 10



10/80-15.3 10PR

Rázvor



1500 mm



1450 mm

Pracovná rýchlosť



30 km/h



30 km/h

Požadovaný výkon traktora



min. 3O KS



min. 3O KS

Elektroinštalácia



12V



12V

Uhol vyklopenia na bok / do zadu



45˚ / 50˚



45˚ / 50˚

Doplnková Výbava:



– Konštrukčné prvky

– Žiarovo pozinkovaný držiak rezervného kolesa

– Žiarovo pozinkovaný rám plachty z uzavretých profilov 40x40x3

– Žiarovo pozinkované nadstavce bočníc, výška 500 mm, hrúbka 2,5 mm

– Žiarovo pozinkovaná hubica (žľab) pre presné vypúšťanie

– Nástavce zo žiarovo pozinkovaného pletiva, výška 1000 mm

– Full LED osvetlenie

– Homologovaný dvojokruhový hydraulický brzdový systém s manuálnym nastavením brzdnej sily

– Nábehová brzda

– Náhradné koleso 11,5/80-15,3

Čipkovaná plachta

– Hydraulická rýchlospojka s eliminátorom tlaku v hadici

– Výstražný trojuholník (značka pomaly idúceho vozidla)

– DUPLEX – maľovaná zostava stien

– DUPLEX – lakovaná zostava nadstavieb

Informačný leták na stiahnutie
